在本文的第一部分，我们回顾了FastReport.Net 2019.4在矢量图形方面的创新。现在可以通过贝塞尔曲线构造折线和多边形。在本文中，我们将考虑使用报表脚本创建曲线的可能性。

目前，有两种方法可以从代码创建曲线：使用PolyLineObject对象或从SVG加载多边形。

如您所知，报表脚本可适用于任何报表对象，因此我们可以使用PolyLineObject设置点并将它们连接起来以创建形状。在显示对象之前运行代码，这意味着您需要为Polygon对象创建BeforePrint事件处理程序。让我们看一个真实的例子。

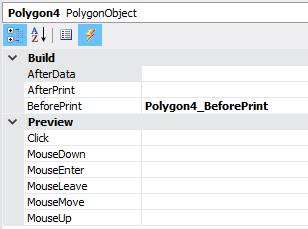

将Polygon对象添加到报表页面。为了不创建形状的关键点，只需按Esc。在对象属性检查器中，选择事件“Events”。创建BeforePrint事件处理程序：

让我们在处理程序中编写以下代码：

private void Polygon4_BeforePrint(object sender, EventArgs e)
 {
 // Create a star shape
 int spikes = 5; //Number of spikes
 PolyLineObject obj = sender as PolyLineObject;
 PolyLineObject.PolyPointCollection points = obj.Points;
 points.Clear();
 const float outerRadius = 70; //External radius
 const float innerRadius = 30; //Internal radius
 float rot = (float)(Math.PI / 2 * 3); // Tilt angle
 const float cx = 0;
 const float cy = 0;
 float x = cx;
 float y = cy;
 float step = (float)(Math.PI / spikes); // Vertex creation step
 obj.Width = 100;
 obj.Height = 100;
 obj.CenterX = 50;
 obj.CenterY = 50;
 points.Add(new PolyLineObject.PolyPoint(cx, cy - outerRadius)); //Добавляем точки
 for (int i = 0; i < spikes; i++)
 {
 // Coordinates of interior points
 x = cx + (float)Math.Cos(rot) * outerRadius;
 y = cy + (float)Math.Sin(rot) * outerRadius;
 points.Add(new PolyLineObject.PolyPoint(x, y));
 rot += step; // Next point
 // Coordinates of external points
 x = cx + (float)Math.Cos(rot) * innerRadius;
 y = cy + (float)Math.Sin(rot) * innerRadius;
 points.Add(new PolyLineObject.PolyPoint(x, y));
 rot += step;
 }
 }

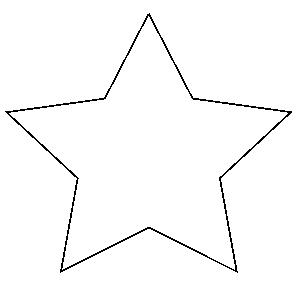

结果，我们得到了一个五角星：

在上面的示例中，我们计算了构建形状的坐标，但是如果您已经有一个坐标列表，那么只需将它们添加到点集合中：points.Add(new PolyLineObject.PolyPoint(x, y));

但是如果形状比上面的例子复杂得多呢？创建它的代码量太大。在这种情况下，您可以使用对象SVG。例如，它的路径属性。我们可以将svg图像路径的一组元素转换为点，并使用它们构建多边形。考虑贝塞尔曲线很重要。如何做到这一点，您将在下面的代码中看到：

private void PolyLine2_BeforePrint(object sender, EventArgs e)
 {
 PolyLineObject obj = sender as PolyLineObject;
 PolyLineObject.PolyPointCollection points = obj.Points;
 points.Clear ();
 // Svg builder along the way
 SvgPathBuilder builder = new SvgPathBuilder ();
 // Load the list of segments from the string
 SvgPathSegmentList list = builder.ConvertFromString ("M91.734 10.5L66.6384 59.025 10.5 66.8258l40.643 37.749-9.5696 53.327 50.2094-25.1932 50.234 25.1582-9.6124-53.321 40.6154-37.778-56.1505-7.76z") as SvgPathSegmentList;
 GraphicsPath _path = new GraphicsPath ();
 foreach (SvgPathSegment segment in list) {
 segment.AddToPath (_path);
 }
 PolyLineObject.PolyPoint point = null;
 for (int i = 0; i < _path.PointCount; i++) {
 PointF pnt = _path.PathPoints[i];
 byte type = _path.PathTypes[i];
 // If you have a curve, you have to consider three contractors.
 if (type == 3) {
 PointF pnt1 = _path.PathPoints[i];
 PointF pnt2 = _path.PathPoints[i + 1];
 PointF pnt3 = _path.PathPoints[i + 2];
 i += 2;
 // Curvature to the right
 point.RightCurve = new PolyLineObject.PolyPoint (pnt1.X - point.X,
 pnt1.Y - point.Y);
 //Point
 point = new PolyLineObject.PolyPoint (pnt3.X, pnt3.Y);
 // Curvature to the left
 point.LeftCurve = new PolyLineObject.PolyPoint (pnt2.X - point.X,
 pnt2.Y - point.Y);
 } else {
 // Ordinary point
 point = new PolyLineObject.PolyPoint (pnt.X, pnt.Y);
 }
 // Add points
 points.Add (point);
 }
 obj.CenterX = 0;
 obj.CenterY = 0;
 obj.RecalculateBounds ();
 obj.Top = 0;
 obj.Left = 0;
 }
 }

这段代码将向我们展示这种类型的五角星：

在SvgPathSegmentList类型的列表中，我们放置SVG文件的path标记中的元素。然后，我们获取点的坐标并将它们添加到PolyLine对象。在此示例中，我们以直线段显示对象，但您也可以使用曲线，例如：

...

SvgPathSegmentList list = builder.ConvertFromString ("m101.87775,57.26873c31.12829,-82.10042 153.08994,0 0,105.55768c-153.08994,-105.55768 -31.12829,-187.65809 0,-105.55768z") as SvgPathSegmentList;

...

结果，我们得到：

有必要考虑坐标平面是Polyline或Polygon对象所在的波段。因此，在放置物体的波段中的哪个位置并不重要。它将根据指定的坐标显示。

使用我们考虑从脚本创建多边形的第二种方法，您将能够显示先前创建的矢量图。无需花费大量时间手动创建多边形。
