数据可视化任务

以下是客户制定挑战的任务：

我们有嵌套子类别的数据。如何在AnyChart的帮助下在堆叠列中显示类别和子类别？

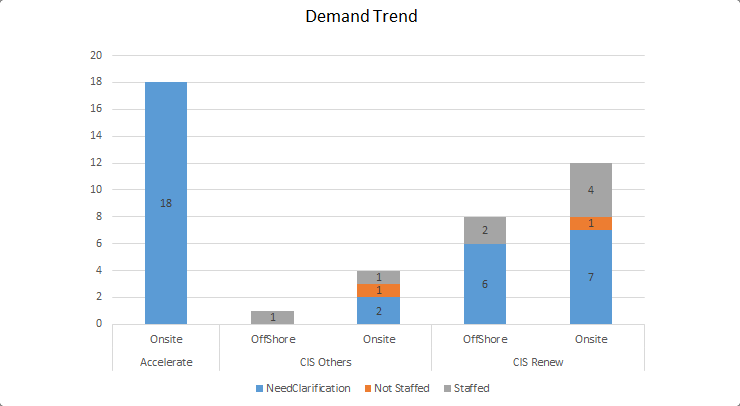

此外，客户还分享了以下图片，以说明他想使用AnyChart的JavaScript图表库创建的内容：

要根据此任务构建解决方案，这是我们需要的：

• 通过视图和迭代器处理数据;

• 使用额外的轴;

• 使用自定义秤;

• 使用刻度蜱的重量。

方案概述

首先，让我们修改源数据并在其中添加空值，以便按类别直观地分隔数据。

然后，一旦绘制了图表并完成了比例和界限的计算，我们将添加额外的轴。

在数据中查找组

将数据作为数据提供给图表后，使用数据集不会停止。

借助mapAs方法，可以获得不同的视图，即按给定参数细分。我们将抓住这个机会。

然后，让我们使用  迭代器对象来探索视图，以便查找类别和子类别。

使用额外轴不作为轴

在我们要构建的JavaScript图表中，我们将使用三个X轴，一个主轴和两个额外轴。

一个X轴将是我们将完全用作轴的默认X轴。我们只会禁用自己的滴答声。

另一个X轴将仅用于定位主要类别。我们不会显示其刻度以及轴线。

第三个X轴将用于定位前两个轴共用的刻度线。

补充计算的附加量表

轴使用刻度并基本上可视化它们。因此，为了实现这个想法，我们需要一个包含有关类别和子类别的数据的自定义比例。

我们将分析数据并创建一组刻度和类别名称。然后我们将在那个尺度上构建轴。

使用Weights for Ticks作为可视化工具

为了获得一个漂亮的图片，其中不同的数据组彼此分开，让我们修改数据并在其中插入空值。

之后，为了将视觉焦点从空点转移到真实数据，我们将使用权重特征。

我们将得到的填充类型应该使得对这种可视化的数据的感知更有效。

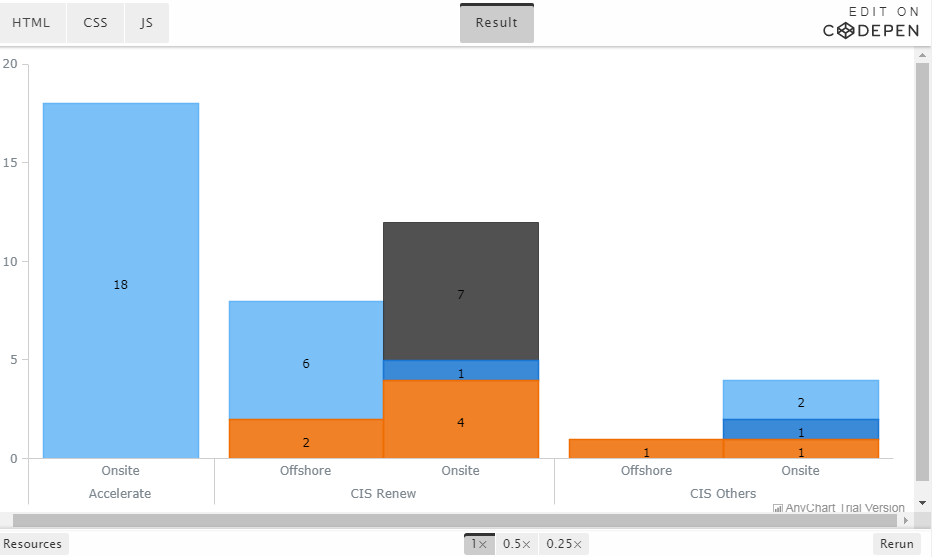

结果：具有多级别类别轴的交互式JavaScript图表

使用多级别类别轴检查图表的代码：

anychart.onDocumentReady(function ()
{ var data = preprocessData([
['Accelerate', 'Onsite', 18, NaN, NaN],
['CIS Renew', 'Offshore', 6, NaN, 2],
['CIS Renew', 'Onsite', 7, 1, 4],
['CIS Others', 'Offshore', NaN, NaN, 1],
['CIS Others', 'Onsite', 2, 1, 1] ]);
var chart = anychart.column();
// configure global settings for series labels
chart.labels({position:'center', fontColor:'#000'});
//add subcategory names to the meta of one of the series
chart.column(data.mapAs({'value': 2, 'sub-category': 1}));
chart.column(data.mapAs({'value': 3}));
chart.column(data.mapAs({'value': 4}));
// turn on stacking
chart.yScale().stackMode('value');
// use subcategory names as names of X-axis ticks
chart.xScale().names('sub-category');
// set a container and draw the chart
chart.container('container');
chart.draw();
// calculate extra axes
createTwoLevelAxis(chart, data, 0.1); });
function preprocessData(data){
// to make beautiful spacing between categories, add
// several empty lines with the same category names to the data
if (data.length > 0) {
    // add one to the beginning of the array
    data.unshift([data[0][0]]);
    // add one more to the end of the data
    data.push([data[data.length - 1][0]]);
    // add two empty items every time the category name changes,
    // to each category
    for (var i = 2; i < data.length - 2; i++) {
    var previous = data[i-1][0];
    var current = data[i][0];
    if (current!=previous)
    {
    data.splice(i, 0, [previous], [current]);
     i = i+2;
    }
  }
}
return anychart.data.set(data);
}
function createTwoLevelAxis(chart, data, padding){
      // subcategory names
     var names = [];
      // ticks for axes based on on main categories
    var ticks = [];
     // weights of ticks (to make spacing between categories by using
     // the empty lines created in preprocessData)
    var weights = [];
    // the iterator feature allows us to go over data, so
    // create an iterator for the new breakdown
    var iter = data.mapAs({'category': 0, 'sub-category': 1}).getIterator();
    while(iter.advance()) {
              var name = iter.get('category');
              var value = iter.get('sub-category');
              // store category names
             names.push(name);
             // when the border between categories is identified, create a tick
             if (name && names[names.length - 1] != names[names.length - 2]) {
                 ticks.push(iter.getIndex());
                 }
            // assign weight to the tick
            weights.push(value?1:padding);
     }
    // create a custom scale
    var customScale = anychart.scales.ordinal();
    // supply values from the chart to the scale
    customScale.values(chart.xScale().values());
    // names of main categories only
    customScale.names(names);
    // weights for new ticks
    customScale.weights(weights);
    // synchronize weights with the
    chart scale chart.xScale().weights(weights);
    customScale.ticks(ticks);
    // disable ticks along the main axis
    chart.xAxis(0).ticks(false);
    // create an extra chart axis and hide its ticks and the axis line, leaving only labels displayed
    chart.xAxis(1)
            .scale(customScale)
            .stroke('none')
            .ticks(false);
    // draw one more extra axis without the axis line and labels, leaving only big ticks
    var additionalXaxis = chart.xAxis(2);
    additionalXaxis.scale(customScale);
    additionalXaxis.labels(false);
    additionalXaxis.stroke('none');
    additionalXaxis.ticks()
                 .length(46)
                 .position('inside'); }
