VARCHART XGantt是一个交互式的甘特图控件，其模块化的设计让您可以创建满足您和您的客户所需求的应用程序。（我们领先的甘特图控件VARCHART XGantt可用于.NET，ActiveX和ASP.NET应用程序。）使用VARCHART XGantt，您便具有一个可以生成清晰、灵活的甘特图的健壮开发工具。这篇文章主要介绍VARCHART XGantt的用户手册（是.NET版哦），如何提供数据，跟着小编来看一看吧~

点击下载VARCHART XGantt免费版

对于要显示的活动和链接，VARCHART XGantt需要提供数据。默认情况下，对于相关的通信使用两个表：

1. NodeTable（也称为Maindata）

2. LinkTable（也称为关系）

在表单中放置VARCHART XGantt时，已经提前提供了基本字段。

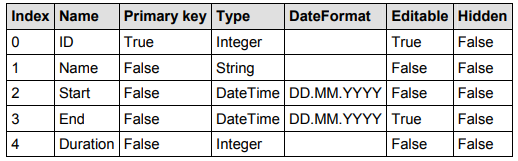

Maindata数据表的字段：

关系字段数据表：

需要手动定义所需的其他字段。您可以在设计时通过对话框管理数据表（下部）或在运行时通过对象VcDataTableFieldCollection的Add（...）方法执行此操作。

如果您需要的表格多于默认情况下定义的表格，则可以在单击常规属性页面启用的扩展数据表后，在对话框管理数据表的上部创建表格。

VcDataRecordCollection的DataRecordByID（）方法允许通过主键快速查找对象。

为了使活动和链接在入门示例中可见，您需要首先在数据表中输入一些记录。

这可以通过使用对象类型VcDataRecordCollection的Add（...）方法来完成。EndLoading方法完成了相应图表的数据输入。为此，请在表单的加载事件中输入以下代码行。

示例代码VB.NET

 Dim dataTable As VcDataTable
 Dim dataRecCltn As VcDataRecordCollection

 VcGantt1.ExtendedDataTablesEnabled = True
 dataTable = VcGantt1.DataTableCollection.DataTableByName("Maindata")
 dataRecCltn = dataTable.DataRecordCollection
 dataRecCltn.Add("1;Node 1;07.05.2010;;5")
 dataRecCltn.Add("2;Node 2;14.05.2010;;5")
 dataRecCltn.Add("3;Node 3;21.05.2010;;5")
 dataTable = VcGantt1.DataTableCollection.DataTableByName("Relations")
 dataRecCltn = dataTable.DataRecordCollection
 dataRecCltn.Add("1;1;2")
 dataRecCltn.Add("2;2;3")
 VcGantt1.EndLoading

示例代码C＃

 vcGantt1.ExtendedDataTablesEnabled = true;
 VcDataTable dataTable =
vcGantt1.DataTableCollection.DataTableByName("Maindata");
 VcDataRecordCollection dataRecCltn = dataTable.DataRecordCollection;
 dataRecCltn.Add("1;Node 1;07.05.2010;;5");
 dataRecCltn.Add("2;Node 2;14.05.2010;;5");
 dataRecCltn.Add("3;Node 3;21.05.2010;;5");
 dataTable =
vcGantt1.DataTableCollection.DataTableByName("Relations");
 dataRecCltn = dataTable.DataRecordCollection;
 dataRecCltn.Add("1;1;2");
 dataRecCltn.Add("2;2;3");
 vcGantt1.EndLoading;

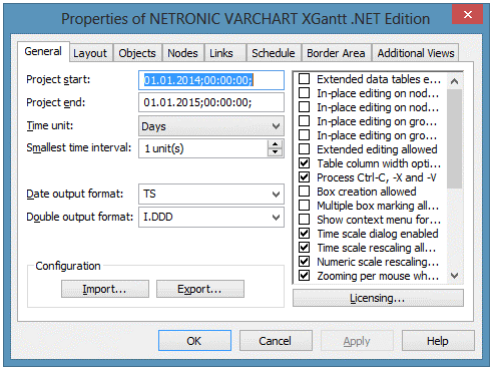

记录中的值由分号分隔。字段的顺序必须与数据定义中字段的顺序相对应。新记录必须具有明确的非空标识。记录中的日期必须与数据定义表中的DateFormat定义相对应。持续时间的解释取决于时间单位的设置。它预先设置为days，您可以在常规属性页面上修改它们。

对于表和常规属性页上的每个对话框，一致地定义Date输出格式。

从CSV文件加载数据

或者，您也可以从CSV文件加载数据。文件的结构必须符合以下方案：

示例代码

1;Node 1;07.05.2010;;5;
2;Node 2;14.05.2010;;5;
3;Node 3;21.05.2010;;5;
****
1;1;2;
2;2;3;

每条记录都有自己的行。行的内容对应于对象类型VcDataRecordCollection的Add（...）方法传递的参数。

首先列出Maindata数据表的记录，然后列出Relation数据表的记录。使用****表名****标记记录组的开头。

如果您保存此类文件，例如名称为intro.csv，则可以按如下方式导入数据：

示例代码VB.NET

VcGantt1.Open("c:\intro.csv")

示例代码C＃

vcGantt1.Open(@"c:\intro.csv");

指定表示的时间段

到目前为止，您将看不到任何活动，因为时间尺度尚未调整到相应的时间段。时间刻度的显示范围可以通过属性TimeScaleStart和TimeScaleEnd定义，或者通过对象VcGantt的OptimizeTimeScaleStartEnd（...）方法从数据确定。

示例代码VB.NET

 VcGantt1.TimeScaleEnd = New DateTime(2011, 1, 1)
 VcGantt1.TimeScaleStart = New DateTime(2010, 5, 4)

示例代码C＃

vcGantt1.TimeScaleEnd = new DateTime(2011,1,1);
vcGantt1.TimeScaleStart =new DateTime(2010,5,4);

您可以在下面找到我们的入门示例所需的代码。

示例代码VB.NET

Private Sub Form1_Load(ByVal sender As System.Object, ByVal e As
System.EventArgs) Handles MyBase.Load
 VcGantt1.Width = ClientSize.Width - VcGantt1.Left
 VcGantt1.Height = ClientSize.Height - VcGantt1.Top
 Dim dataTable As VcDataTable
 Dim dataRecCltn As VcDataRecordCollection
 vcGantt1.ExtendedDataTablesEnabled = True
 dataTable = VcGantt1.DataTableCollection.DataTableByName("Maindata")
 dataRecCltn = dataTable.DataRecordCollection
 dataRecCltn.Add("1;Node 1;03.05.2010;;5")
 dataRecCltn.Add("2;Node 2;08.05.2010;;5")
 dataRecCltn.Add("3;Node 3;15.05.2010;;5")
 dataTable = VcGantt1.DataTableCollection.DataTableByName("Relations")
 dataRecCltn = dataTable.DataRecordCollection
 dataRecCltn.Add("1;1;2")
 dataRecCltn.Add("2;2;3")
 VcGantt1.EndLoading()
 VcGantt1.OptimizeTimeScaleStartEnd(3)
End Sub
 Private Sub Form1_Resize(ByVal sender As Object, ByVal e As
System.EventArgs) Handles MyBase.Resize
 VcGantt1.Width = ClientSize.Width - VcGantt1.Left
 VcGantt1.Height = ClientSize.Height - VcGantt1.Top
End Sub

示例代码C＃

private void Form1_Load(object sender, System.EventArgs e)
{
 vcGantt1.Width = ClientSize.Width - vcGantt1.Left;
 vcGantt1.Height = ClientSize.Height - vcGantt1.Top;
 vcGantt1.ExtendedDataTablesEnabled = true;
 VcDataTable dataTable =
vcGantt1.DataTableCollection.DataTableByName("Maindata");
 VcDataRecordCollection dataRecCltn = dataTable.DataRecordCollection;
 dataRecCltn.Add("1;Node 1;03.05.2010;;5");
 dataRecCltn.Add("2;Node 2;08.05.2010;;5");
 dataRecCltn.Add("3;Node 3;15.05.2010;;5");
 dataTable =
vcGantt1.DataTableCollection.DataTableByName("Relations");
 dataRecCltn = dataTable.DataRecordCollection;
 dataRecCltn.Add("1;1;2");
 dataRecCltn.Add("2;2;3");
 vcGantt1.EndLoading();
 vcGantt1.OptimizeTimeScaleStartEnd(3);
}
private void Form1_Resize(object sender, System.EventArgs e)
{
 vcGantt1.Width = ClientSize.Width - vcGantt1.Left;
 vcGantt1.Height = ClientSize.Height - vcGantt1.Top;
}

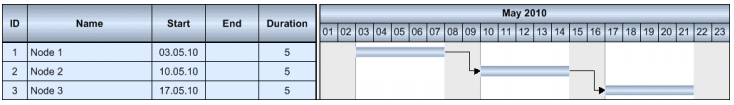

如果您现在运行该程序，结果应如下图所示。
