Edraw Max（亿图图示）是一款综合图形图表制作软件，它包含丰富的实例和模版，帮助您轻松创建流程图、网络拓扑图、组织结构图、商业图表、工程图，思维导图、软件设计图和平面布局图等。

亿图采用更智能和人性化的绘制方式，最大程度帮助设计者降低工作量，更快捷阐述设计思想，提升创作灵感。

【下载Edraw Max最新试用版】

一个机架图有助于建立装在一个计算机机架组件的图形框架，以虚拟组织的成分和记录电脑设备的配置。这些组件可能包括服务器，交换机设备，路由器，Raid，UPS，硬盘驱动器，调制解调器和其他电子设备。使用Edraw可以高效轻松的帮助您创建机架图。

为什么使用Edraw创建机架图？

• Edraw构建了一组具有高级效果的漂亮主题。只需单击几下，就可以通过更改活动主题轻松更改整个图表。
• 所有Edraw文件都是矢量图形文件，清晰度高，可用于查看和修改。
• 提供了一组用于自动格式化的智能工具。您可以使用这些智能工具轻松地安排、旋转、分组和对齐对象。
• Edraw提供了多种定制选项，您可以使用这些选项调整行宽、行颜色、行样式、字体大小、字体样式、文本颜色等等。
• 添加照片、图片和编辑文本字段很容易。

机架图模板可以帮助您轻松创建广泛使用内置的网络符号机架图。打开Edraw，在起始页面上找到Network Category模板中的Rack Diagram模板，然后双击进入绘图页面。您将发现可用于机架图的丰富符号和易于使用的工具。

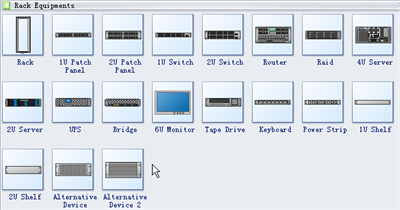

Edraw为机架图提供了大量高质量的网络符号，包括串行设备、路由器、ups、桥接器、监视器、机架、raid、磁带驱动器、交换机以及许多用于图表机架框架的新设备。所有符号都是矢量格式，并且在设置u数字时很聪明。只需从库窗格中拖放所需的一个并设置u编号即可。

▲基本步骤

1. 在“文件”→“新建”→“网络”，双击“机架图”模板。将打开一个新的绘图页面。
2. 转到画布左侧的库窗格。从“机架设备”组中，将机架形状拖到画布上。
3. 选择所需的设备形状并放在机架形状上。
   注意：设备形状可以粘在机架上，以更好地适应尺寸。将设备形状放置在机架上时，机架形状上将显示连接点（蓝色x）。当设备形状的两端变红时，意味着它们已经粘合在一起。
4. 双击设备形状的左侧部分编辑u数字，同时双击设备形状的右侧部分以编辑描述。
5. 要存储具有形状的数据，请右键单击该形状，然后从上下文菜单中选择“定义形状数据”。在弹出对话框中，输入要存储的数据的值。
6. 要导出数据报告，请单击“视图”选项卡下的“形状数据”按钮，将在画布右侧显示形状数据浮动窗口。单击浮动窗口顶部的“导出”按钮，您将看到数据报告的对话框。
• 打印：完成机架图后，可以轻松打印并与更多人共享。在文件菜单上，指向打印以设置打印选项。您可以使用较少的点击次数更改设置，并实时查看打印预览。
• 导出： Edraw支持将图表导出为各种格式，包括Microsoft Office，PDF和许多其他图形格式。在文件菜单上，指向导出和发送导出选项。

▲机架图设计技巧

• 机架和设备符号的默认大小完全匹配。如果要扩大尺寸，请等待所有内容完成并将它们缩放在一起。通过这种方式，您可以节省大量的工作。
• 双击默认文本框来编辑文本，还有一个黄色控制手柄，您可以水平移动文本框。
• 如果需要添加更多描述，可以通过文本按钮自行创建文本块。文本块可以放置或移动到任何地方。您还可以使用Callout库中的标注。
• 如果设备上的端口太多或太少，您可以先取消组合形状，然后添加更多端口或删除不必要的端口。
