SOLIDWORKS教程：如何计算复杂零件内部体积

原创|使用教程|编辑：李燕|2019-12-26 11:31:46.217|阅读 4075 次

概述：SolidWorks可以使用相交创建内部体积。SolidWorks中的“相交”命令的主要功能之一是使用封闭的体积创建几何。那么如何计算复杂零件内部体积呢？请看下文。

#慧都22周年庆大促·界面/图表报表/文档/IDE/IOT/测试等千款热门软控件火热促销中>>

相关链接：

SolidWorks可以使用相交创建内部体积。SolidWorks中的“相交”命令的主要功能之一是使用封闭的体积创建几何。那么如何计算复杂零件内部体积呢？

方法如下：

1.对导致内部体积的所有入口和出口进行封盖。


2.如果您的各种入口和出口都是平面的，则可以使用“平面”命令将其封闭。


 3.为单个“平面”命令分配多个开口。此外，如果您有一个由多个切线段组成的开口，则可以右键单击这些段之一，然后单击“选择切线”以将所有这些切线立即添加到您的选择中。


 4.如果您有多个将共享同一平面的开口，则可以创建一个参考几何平面以覆盖所有这些开口，而不是为每个平面单独创建一个曲面。

注意：平面在所有方向上都可以无限拉伸，这意味着它也可能与您的内部体积相交，这就是为什么某些开口最好使用平面命令而不是每个开口都使用平面。

 5.如果您的开口不是平面的，则还可以使用在“表面命令管理器”中找到的“边界表面”或“放样表面”之类的命令来封闭这些开口。


 6.封盖所有开口后，使用在“插入”>“功能”>“相交”下找到的相交命令。选择用于封闭开口的所有曲面以及零件本身，然后单击“相交”以计算生成的实体。在“排除区域”部分中，您可以选中要删除的对象框。

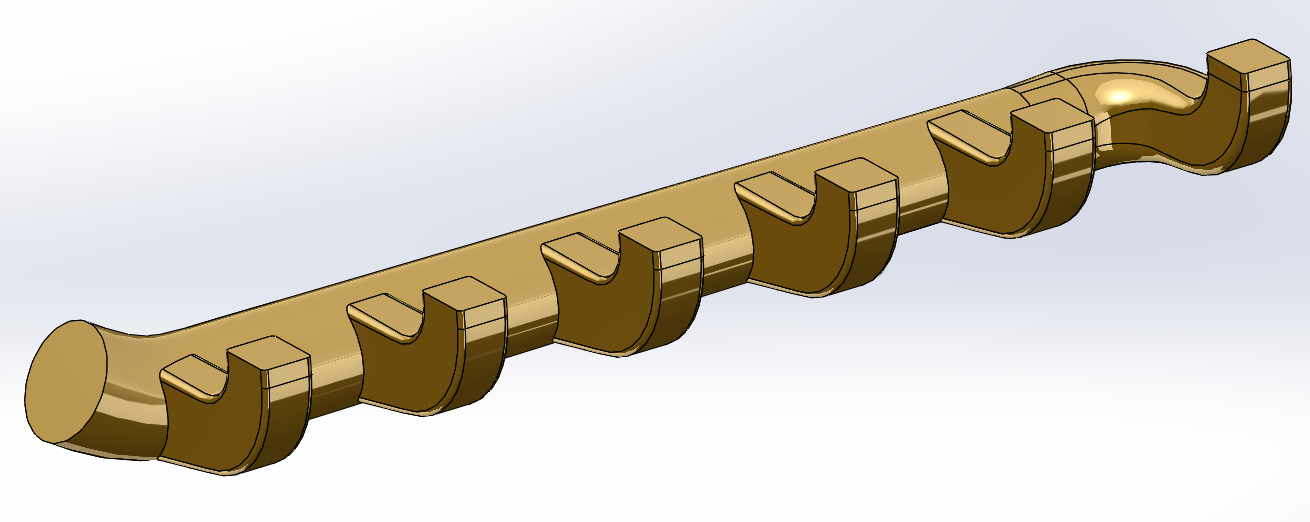

 7.选择绿色复选标记后，剩下的就是内部体积的实体。质量评估工具现在可以用于确定体积和重量。end！
