UML软件开发与建模工具Enterprise Architect教程：UML 2教程-交互概述图

翻译|使用教程|编辑：吴园园|2019-12-25 09:27:21.323|阅读 481 次

概述：描述交互概述图如何融合活动图和序列图，以使交互片段可以轻松地与决策点和流程组合。

#慧都22周年庆大促·界面/图表报表/文档/IDE/IOT/测试等千款热门软控件火热促销中>>

相关链接：

Enterprise Architect是一个对于软件系统开发有着极好支持的CASE软件（Computer Aided Software Engineering）。EA不同于普通的UML画图工具（如VISIO），它将支撑系统开发的全过程。在需求分析阶段，系统分析与设计阶段，系统开发及部署等方面有着强大的支持，同时加上对10种编程语言的正反向工程，项目管理，文档生成，数据建模等方面。可以让系统开发中各个角色都获得最好的开发效率。

点击下载Enterprise Architect最新试用版

交互概述图

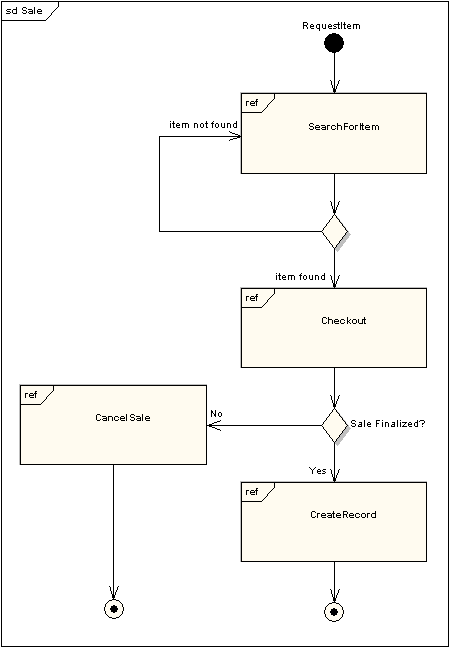

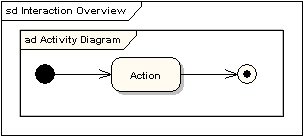

交互概述图是活动图的一种形式，其中节点表示交互图。交互图可以包括顺序图，通讯图，交互概述和时序图。交互概述图的大多数符号与活动图相同。例如，初始，最终，决策，合并，派生和联接节点都相同。但是，交互概述图引入了两个新元素：交互发生和交互元素。

交互事件

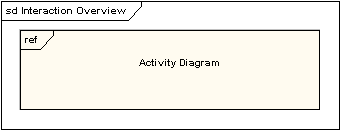

交互事件是对现有交互图的引用。交互事件显示为参考框架；也就是说，在左上角带有“ ref”的框架。所引用的图的名称显示在框架的中央。
