Teechart图表应用技术详解—第四章之栅格带工具以及综合应用举例

转帖|使用教程|编辑：况鱼杰|2019-11-27 14:43:01.553|阅读 496 次

概述：本教程转自屈景辉的Teechart应用技术详解——快速图表制作工具一书。本文将会介绍第四章的栅格带工具以及综合应用举例。

#慧都22周年庆大促·界面/图表报表/文档/IDE/IOT/测试等千款热门软控件火热促销中>>

相关链接：

Steema公司和慧都科技针对中国市场联合推出中文版TeeChart for .NET图表控件，一共汉化2000个词条（17000个单词），汉化文档35000个单词，包括控件设计时与运行时的界面汉化以及控件使用向导文档的汉化，总汉化90%以上！

TeeChart for .NET中文版让您在使用和学习上没有任何语言障碍，至少可以节省30%的开发时间。TeeChart for .NET中文版具有易上手，使用方便，稳定性好，性价比高，价格优惠等优势，并且针对Web应用提供无限制服务器分发授权方式，非常有利于产品集成。

点击下载TeeChart for .NET最新试用版

栅格带工具( TGridBandTool)

栅格带工具TGrid BandTool是按指定样式模板构成的两个栅格带交替排列构成图表背景，使用户可以比较图表各参数所处的范围。

可对工具的颜色、笔、刷子和栅格带的颜色、风格等参数进行设置。其方法和一般的笔、颜色设置方法是一样的，下列代码完成栅格带颜色和刷子形状的设定：

ChartTool6.Band1.Color : =ColorDialog1.Color;//栅格带颜色设定
ChartTool6.Band1.Style：=TBrushStyle( ComboBox4.ItemIndex)；//栅格带刷子形状                                                 //设定

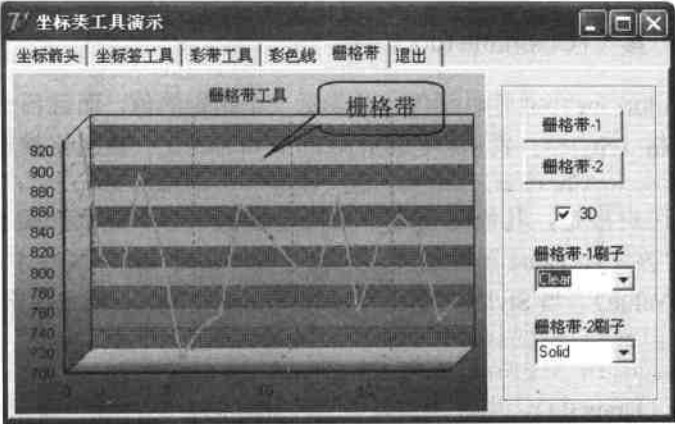

鉴于该参数的设置比较简单，不再赘述。其运行效果如下图5-22所示：

栅格带工具运行效果图

综合应用举例

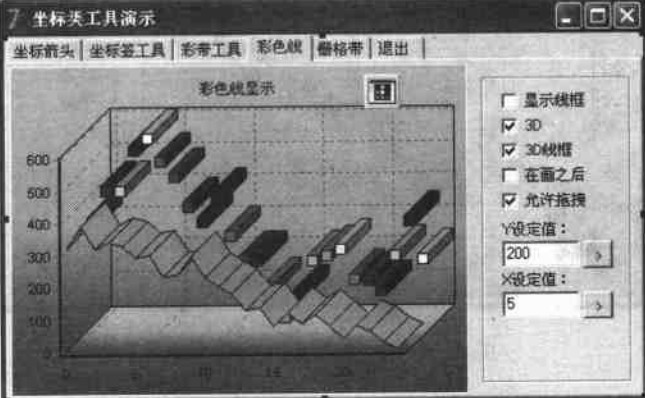

下图是坐标类工具综合应用举例设计阶段的界面。在PageControl组件的5个TabSheet选项卡中放置了6个Series组件和5个Panel组件， Panel组件作为托盘放置每个图表工具需要设置的参数。有关参数设置如下表所示，程序运行阶段的界面如前面所有工具运行效果图一样。

坐标类工具设计阶段界面

坐标类工具功能演示有关属性设置：

组件	属性	设定值	说明
TPageControl	Name	PageControl	采用页面组件演示多个功能
TTabSheet	Name	TabSheet1~TabSheet5	用右键的弹出菜单增加5个TabSheet
Chart	Name	Chart1~Chart5	每个TabSheet放置一个Chart组件和Panel
Panel	Name	Panel1~Panel5	每个Panel上放置一个Group Box，每个Group Box上放置要设定的参数。
Series	Series1:TVolumeSeries;		属Chart1，增加 ChartTool1TAxisArrowTool工具
	Series2:TFastLineSeries;		属Chart2，增加 ChartTool2TAxisScrollTool工具
	Series3:TBarSeries;		属Chart3，增加ChartTool3和ChartTool4：TColorLineTool
	Series4:TPointSeries; Series5:TLineSeries;		属Chart4，增加 ChartTool5：TColorLineTool工具
	Series6:TFastLineSeries;		属Chart5，增加 ChartTool6：TGridBandTool工具
